ارائه کننده: حدیثه امیریان چایجانی
استاد راهنما: دکتر امیر خسروانی
استاد ناظر داخلی: دکتر ربیع بهروز
استاد ناظر خارجی: دکتر نورالدین نظرنژاد
نماینده تحصیلات تکمیلی: دکتر ربیع بهروز
تاریخ: 1403/06/27
ساعت: 12:30
مکان: سالن اصلی کاخ

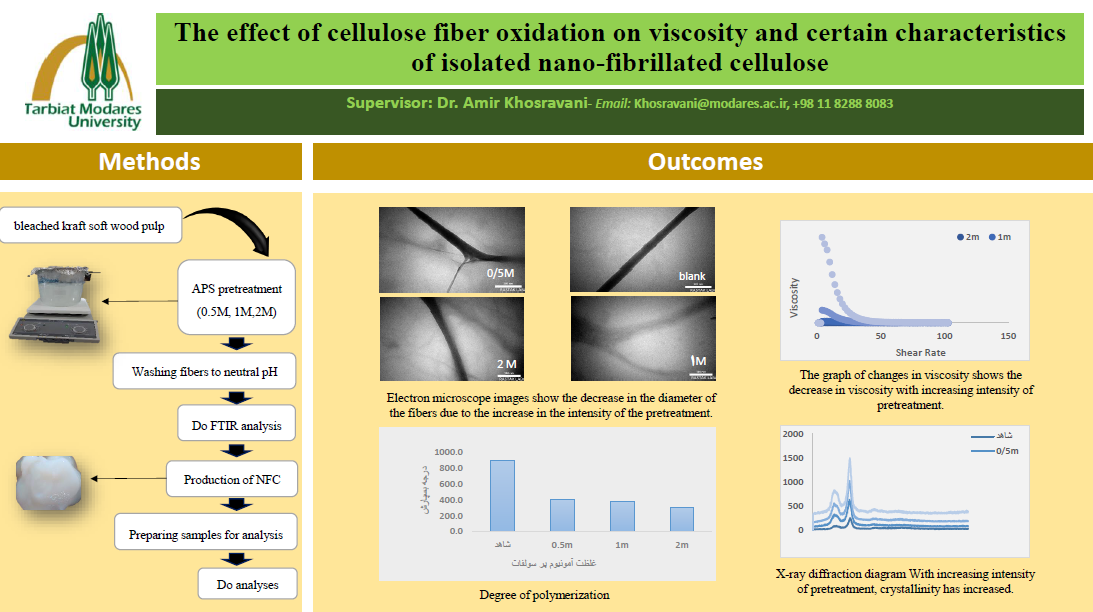

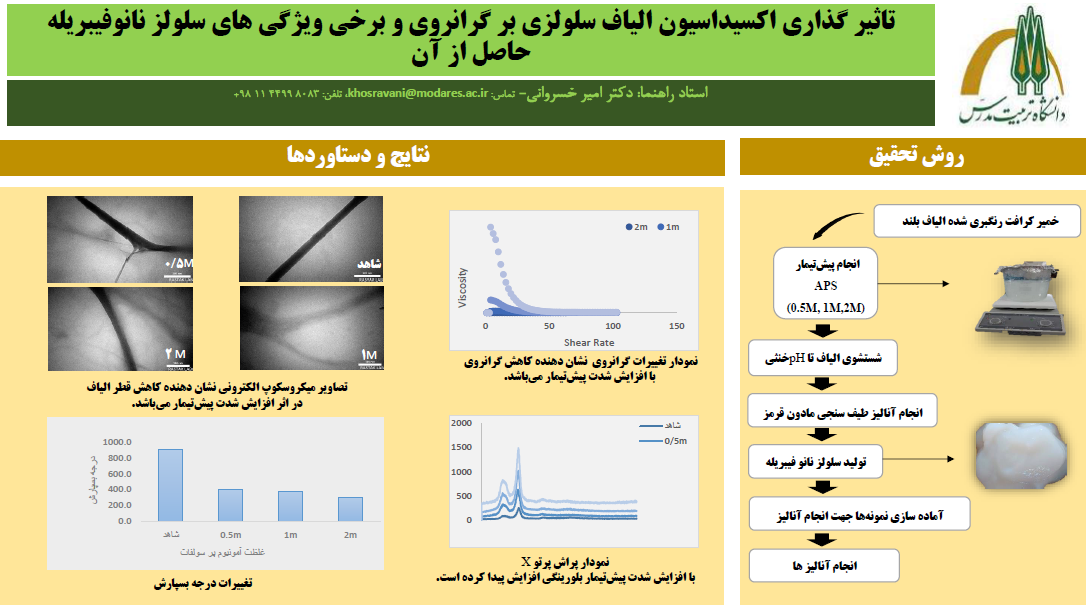

چکیده:
با توسعه فناوری نانو استفاده از نانوسلولز به دلیل داشتن خواص منحصر به فرد و به عنوان یک ماده زیستی تجدیدپذیر و زیست تخریب­پذیر غیرسمی که از ماده اولیه سلولزی فراوان در طبیعت تولید می­ شود، مورد توجه بسیاری قرار گرفته است. یکی از انواع نانوسلولزها، سلولز نانوفیبریله (CNF) می‌باشد که از طریق فرآیند‌های مکانیکی تهیه و در تولید آن انرژی قابل توجهی مصرف می‌شود. در این تحقیق، به منظور کاهش مصرف انرژی در حین تولید سلولز نانوفیبریله و همچنین بهبود ویژگی­ های کیفی و افزایش پایداری CNF از پیش تیمار شیمیایی اکسیداسیون به واسطه آمونیوم پرسولفات استفاده شد. نتایج حاصل از آنالیزهای گرانروی، XRD، پتانسیل زتا، TEM، اندازه گیری درجه پلیمریزاسیون سلولز (DP) و ... پس از شدت­ های مختلف اکسیداسیون نشان داد که  افزایش استفاده از آمونیوم پرسولفات، منجر به کاهش گرانروی و افزایش شاخص بلورینگی می‌شود به طوری که این مقدار از 71% در نمونه شاهد به 82% در نمونه تیمار شده M2 افزایش یافت، و ساختار دیواره سلولزی تا حدی تخریب می­ شود و میانگین قطر و طول کاهش می‌یابد این کاهش طول زنجیره سلولزی و تخریب دیواره، منجر به کاهش مصرف انرژی در هنگام تولید سلولز نانوفیبریله می‌شود. همچنین اندازه گیری گروه‌های کربوکسیلی ایجاد شده بر روی سلولز نشان داد که با افزایش استفاده از آمونیوم‌ پر‌سولفات، میزان گروه‌های کربوکسیلی افزایش می‌یابد.
